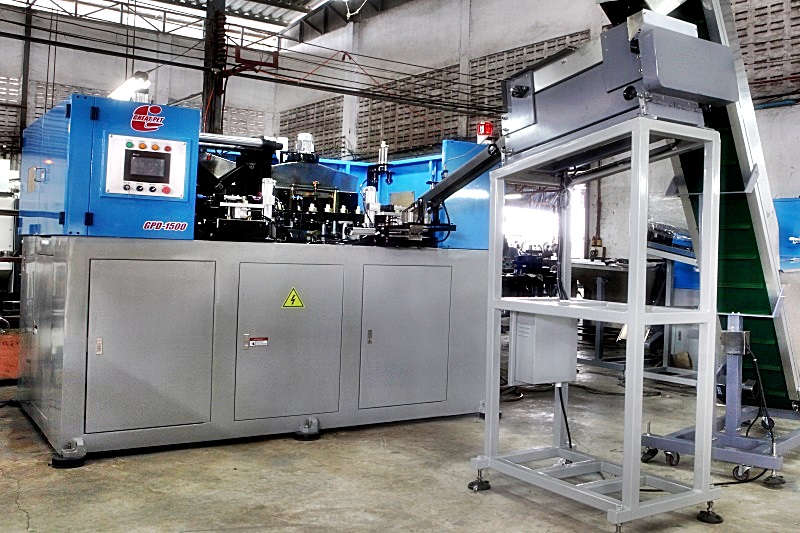

PET Blow Moulding Machine Model: GPD-1500

2 cavities machine easy for change mould full servo electric motor system

Download Catalog

MAX. bottle volume 1500m1 2 cavities mahcine

Servo motor clamping system


New technology and inovation


ระบบแม่พิมพ์ (Moulding)

กำลังแรงปิดแม่พิมพ์ (Clamping force ) 12000 kg
ระยะเปิดสุดของแม่พิมพ์ (Clamping stroke) 120 mm
ระยะมากสุดของแกนยึด (Max Stretching stroke) 320 mm
ระยะเคลื่อนที่ของก้นแม่พิมพ์ (Bottom moving stroke) 40 mm
จำนวนแม่พิมพ์ (Number of cavities) 2 cavities
ความหนาแม่พิมพ์ (Mould Thickness ) 120 mm
ปริมาตรสูงสุด (Max Container volume) 1500 ml

 ภาชนะที่ผลิต (Container)

ความโตคอเกลียว (Neck diameter)  28-38 kg
ขนาดเส้นผ่านศูนย์กลางสูงสุด (Max. Container diameter) 90 mm
ความสูงสูงสุดของภาชนะ (Max. Height) 320 mm
อัตราการผลิตตามทฤษฎี (Theoretical output) 1800 B.P.H.

ระบบไฟฟ้า (Electrical System)

แรงดันไฟฟ้า (Voltage Standard) 380V/3PH
จำนวนชุดให้ความร้อน (Number of heating zone) Units
กำลังไฟฟ้ารวม (Total Power) 16 KW
กำลังไฟฟ้าของชุดให้ความร้อน (Heating Power) 12 KW
กำลังไฟฟ้าสูงสุดของชุดให้ความร้อน (Max. Heating Power) 32 KW
ควบคุมอุณหภูมิแบบ PID (PID Temperature Control ) Yes
ระบบป้อนฟรีฟอร์มแบบอัตโนมัติ (Auto Feeding Preform) Yes

ระบบลม (Air System)

แรงดันในการควมคุมเครื่องจักร (Operating Pressure) 7 kg/cm²
อัตราการสิ้นเปลืองลมแบบทฤษฎี (Air Consuming) 550 ltr/min
แรงดันลมในการเป่าขึ้นรูป (Blowing Pressure) 32 kg/cm²
อัตราการสิ้นเปลืองลมแบบทฤษฎี (Air Consuming ) 1980 ltr/min

ระบบนํ้า (Cooling Water)

อุณหภูมินํ้าเย็น (Temp of chiller water ) 15-22 °C

เครื่องจักร (Machine)

ขนาดเครื่องจักร (Machine size  ) (กว้าง X ยาว X สูง) 4400 x 4200 x 2900 mm
นํ้าหนักเครื่องจักร (Machine weight ) 3000 kg
